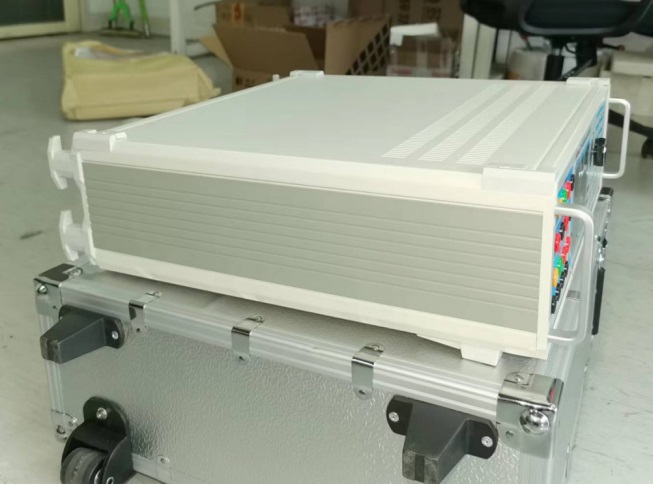

三相交流采樣檢定裝置  型號：DP-S8002A

一、產品簡介

     本裝置是采用現代測試,DDS波形合成,高速數字處理器( DSP ),復雜可編程邏輯陣列( CPLD ),大規模集成功放,嵌入式計算機系統等技術而設計。適用于電能表(選配），交直流指示儀表的檢定和校準，是電力系統用于電力產品檢定和校準的設備。

二、產品主要功能及特點

Ø將系統、測量和信號產生集成在一個模塊上，產品集成度高，故障率低，體積小，重量輕，響應速度快，效率高，可靠性高，功能強，輸出功率大，標準源輸出。

Ø采用操作系統，開機立即顯示測試畫面，無需導引程序，響應速度快，工作效率高。

Ø視窗和按鍵操作結合（二功能兼?zhèn)洌�，操作具有多樣性，可適用于不同人群和習慣，操作簡單。

Ø內含交直流標準源，可直接檢定多種交直流指示儀表。

Ø可自動檢定多種電能表，同期表和指示儀表的各項指標。

Ø可檢定交直流電量變送器，交流采樣裝置.

Ø電壓，電流，功率，相位，頻率，諧波均采用優越閉環輸出，設置點一次到位，軟件調整，使用方便。

Ø電壓，電流，相位設有豐富常用實用點，操作簡單，一點到位，使用便捷效率高。

Ø備有數字旋轉編碼器調節，使用便捷，簡單。

Ø輸出電壓，電流和功率均為高精度，高穩定度標準源，軟件校準。

Ø輸出標準諧波2～31次，可單次或任意疊加多次諧波輸出。

Ø三相電壓之間，三相電流之間，各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。

Ø具備三相頻率獨立設置，分相變頻。

Ø備有多重報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用安全可靠。

Ø備有接口和軟件，接口協議開放，用戶可自行編程控制儀器。

Ø可支持國內同類產品操作軟件使用。

三、產品主要技術指標

交流模擬量輸出

交流電壓輸出 量限 100V、 57.735V、 380V、 220V

調節范圍 0～120%

調節細度 0.002%

準確度 0.05%

穩定度 0.01%/2min

失真度 ≤0.1%（非容性負載）

輸出負載 每相30VA

交流電流輸出 量限 5A、2A、1A、20A

調節范圍 （0-120）%

調節細度 0.002%RG

準確度 0.05%RG

穩定度 0.01%/2min

失真度 ≤0.1%（非容性負載）

輸出負載 每相25VA

功率輸出 有功準確度 0.05%RG

無功準確度 0.1%RG

穩定度 0.01%/2min

相位輸出 調節范圍 0°～359.99°

分辨率 0.01°

準確度 0.05°

功率因數 調節范圍 -1～0～+1

分辨率 0.0001

準確度 0.05%

頻率 調節范圍 45Hz～65Hz

分辨率 0.001Hz

準確度 0.002Hz

三相電壓、電流對稱度和相位對稱度 電壓、電流對稱度 ＜0.02﹪

相位對稱度 0.05°

電壓電流諧波輸出 諧波次數 2～31次

諧波含量 0～39%

諧波相位 0°～359.99°可調

準確度 2～14次2%  5～31次5%

直流輸出(選配功能)

直流電壓 電壓量程 75mV、10V、100V、300V、600V

輸出范圍 0～120%

準確度 0.05%

穩定度 0.01%/1min

紋波含量 ≤0.5%

調節細度 0.002%RG

輸出負載 10VA

直流電流 電流量程 20mA、10mA、1mA

輸出范圍 0～120%

準確度 0.05%

穩定度 0.01%/1min

紋波含量 ≤0.5%

直流測量(選配功能)

直流電流測量 測量范圍 0~24mA

準確度 0.05%

直流電壓測量 測量范圍 0~12V

準確度 0.05%

電能脈沖量(選配功能)

脈沖輸出 有源脈沖輸出 電平5V±5%，輸出電流100mA

最大脈沖頻率：5kHz

脈沖輸入 有源脈沖輸入 電平5V±5%，輸入電流1mA

最大脈沖頻率：5kHz

環境條件

工作溫度 0℃～40℃

相對濕度 ≤85%

儲存條件 -30℃～60℃

其他

工作電源 AC220V±15%

體積 450×440×132㎜，重量:20㎏
